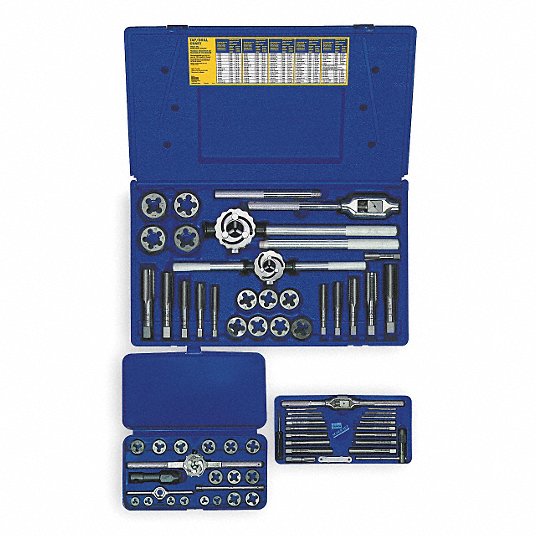

طقم تسنين رؤوس البراغي, عدد القطع 66, سداسي على شكل قالب 2

إيروين هانسون ، حل تحديات الربط اللانهائية
66 قطعة مجموعة Tap and Die
الأختام والقوالب في هذه المجموعات مصنوعة من الفولاذ الكربوني.
– تعتبر خيارًا اقتصاديًا لتطبيقات الترابط الداخلية والخارجية في عمليات الصيانة.

عدد القطع / 66
عدد الأختام / 27
عدد القوالب / 27
معيار الخيط / BSP ، متري
تتضمن أحجام الخيط / M10 x 1.25، M10 x 1.50، M11 x 1.50، M12 x 1.50، M12 x 1.75، M14 x 1.50، M14 x 2.00، M16 x 1.50، M16 x 2.00، M18 x 1.50، M18 x 2.50، M20 x 2.50 ، M22 × 1.50 ، M24 × 2.00 ، M24 × 3.00 ، M3 × 0.50 ، M4 × 0.70 ، M4 × 0.75 ، M5 × 0.80 ، M5 × 0.90 ، M6 × 1.00 ، M7 × 1.00 ، M8 × 1.00 ، M8 × 1.25 ، M9 × 1.00 ، M9 × 1.25 ، الأنبوب: 1/8 ”- 28 BSP
الخيط / صنبور التوصيل المتري و 5/8 في السداسي يموت بأحجام: 0.50 مم ، 0.70 مم ، 0.75 مم ، 0.80 مم ، 0.90 مم ، 1.00 مم ؛ Metric Plug Tap and 1 in Hexagon Dies بأحجام: 1.00 مم ، 1.00 مم ، 1.25 مم ، 1.00 مم ، 1.25 مم ، 1.25 مم ، 1.50 مم ، 1.50 مم ، 1.50 مم ، 1.75 مم ؛ حنفية التوصيل المتري و1-7 / 16 في السداسي يموت بأحجام: 1.50 مم ، 2.00 مم ، 1.50 مم ، 2.00 مم ، 1.50 مم ، 2.50 مم ؛ حنفية التوصيل المتري و 1-13 / 16 في السداسي يموت بأحجام: 2.50 مم ، 1.50 مم ، 2.00 مم ، 3.00 مم
خيوط لكل بوصة / 28
السلسلة / هانسون
حجم المثقاب / # 19 ، # 20 ، # 30 ، 11/16 بوصة ، 11/32 بوصة ، 12.0 ملم ، 13.0 ملم ، 13/32 بوصة ، 15/64 بوصة ، 17/64 بوصة ، 2.50 ملم ، 21/32 بوصة ، 3/8 بوصة ، 35/64 بوصة ، 37/64 بوصة ، 5.0 ملم ، 53/64 بوصة ، 7.0 ملم ، 7/8 بوصة ، 8.0 ملم ، 9.50 ملم ، R
عدد المزامير / 4
مواد القالب / فولاذ عالي السرعة
شكل القالب / مفتاح
نوع القالب / قابل للتعديل
تتضمن أحجام خيط القوالب / M10 x 1.25 و M10 x 1.50 و M11 x 1.50 و M12 x 1.50 و M12 x 1.75 و M14 x 1.50 و M14 x 2.00 و M16 x 1.50 و M16 x 2.00 و M18 x 1.50 و M18 x 2.50 و M20 × 2.50 ، M22 × 1.50 ، M24 × 2.00 ، M24 × 3.00 ، M3 × 0.50 ، M4 × 0.70 ، M4 × 0.75 ، M5 × 0.80 ، M5 × 0.90 ، M6 × 1.00 ، M7 × 1.00 ، M8 × 1.00 ، M8 × 1.25 ، M9 × 1.00 ، M9 × 1.25 ، الأنبوب: 1/8 ”- 28 BSP
حجم سداسية القالب / 5/8 بوصة ، 1 بوصة ، 1 7/16 بوصة ، 1 13/16 بوصة
نوع الهيكل / بلاستيك
الميزات / تصميم 4-Flute يضمن إزالة الرقائق بسرعة وسهولة
تطبيق المواد الأولية / جميع المواد
تطبيق المواد الأولية رمز ISO / H ، K ، M ، N ، P ، S.
55٪ حجم مثقاب الخيط / # 37 ، 10.90 ملم ، 12.50 ملم ، 14.90 ملم ، 16.90 ملم ، 18.20 ملم ، 20.90 ملم ، 22.50 ملم ، 27/64 بوصة ، 3.50 ملم ، 4.40 ملم ، 5.25 ملم ، 55/64 بوصة ، 7.10 مم ، 8.90 مم ، 9.10 مم ، د
65٪ حجم مثقاب الخيط / # 38 ، 1/2 بوصة ، 10.50 ملم ، 11/32 بوصة ، 13/64 بوصة ، 14.70 ملم ، 18.75 ملم ، 21/32 بوصة ، 27/32 بوصة ، 27/64 بوصة ، 3.40 ملم ، 31/64 in، 4.30mm، 45/64 in، 5/8 in، 7/8 in، 8.90mm، 9/16 in، 9/32 in، ​​C، I
75٪ حجم مثقاب الخيط / 10.30 ملم ، 10.50 ملم ، 11/32 بوصة ، 12.00 ملم ، 12.50 ملم ، 14.00 ملم ، 14.50 ملم ، 15.50 ملم ، 16.50 ملم ، 17.50 ملم ، 2.50 ملم ، 20.50 ملم ، 22.00 ملم ، 3.30 ملم ، 4.20 مم ، 5.00 مم ، 53/64 بوصة ، 6.00 مم ، 7.00 مم ، 8.50 مم ، H
فئة مواد القالب / الكربون الصلب
الأبعاد القياسية / المترية
المواد – بالقطع / فولاذ عالي السرعة
أعلى حجم للقالب/ M24x3
أعلى حجم خيط علوي / M24x3.00
نظام القياس / متري
أدنى قطر تجويف / م 3 × 0.50
أدنى حجم خيط علوي / M3x0.5
أحجام النقر المتضمنة / M10 x 1.25 و M10 x 1.50 و M11 x 1.50 و M12 x 1.50 و M12 x 1.75 و M14 x 1.50 و M14 x 2.00 و M16 x 1.50 و M16 x 2.00 و M18 x 1.50 و M18 x 2.50 و M20 x 2.50 ، M22 × 1.50 ، M24 × 2.00 ، M24 × 3.00 ، M3 × 0.50 ، M4 × 0.70 ، M4 × 0.75 ، M5 × 0.80 ، M5 × 0.90 ، M6 × 1.00 ، M7 × 1.00 ، M8 × 1.00 ، M8 × 1.25 ، M9 × 1.00 ، M9 × 1.25 ، الأنبوب: 1/8 بوصة – 28 BSP
المعايير / ASME / ANSI B94.9-1987
الحافة العلوية / التوصيل ، تفتق
المواد / الفولاذ عالي السرعة
رقم مفتاح الربطالعلوي / 12450 ، 12473 ، 12498 ، 311088
اتجاه الخيط / اليد اليمنى
نوع الخيط / BSP ، متري
