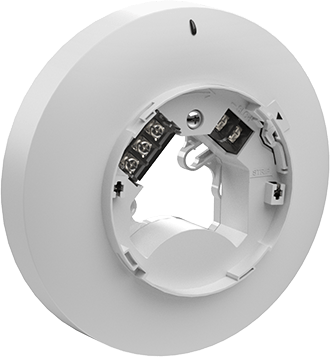

ARB - قاعدة ريلاي عنونة

قاعدة الريلاي العنونة (أدريسبل) مقاس 6 بوصة (ARB) هي قاعدة كاشف مركبة تتضمن وحدة ريلاي. تحتوي القاعدة على خاصية قفل للكاشف يمكن استخدامها أو إزالتها في الموقع. عند إزالة الرأس، يصبح الريلاي متاحًا في أسفل الوحدة.

وحدة الريلاي هي وحدة ذات عنونة فريدة توفر تلامسين من نوع Form C. الريلاي الأول مصنّف بـ8 أمبير عند 30 VDC أو 240VAC. الريلاي الثاني مصنّف بـ2 أمبير عند 30 VDC أو 240 VAC. تحتوي ARB على فاصل يوفر وسيلة للفصل بين التوصيلات ذات الجهد العالي وغير محدودة الطاقة، وبين دائرة الإشارة (SLC) المنظّمة ومحدودة الطاقة.

صُممت ARB بحيث يتغير وضع كلا الريلايين عند التفعيل. يُشار إلى تفعيل الوحدة بثبات مؤشر LED باللون الأحمر على الوحدة. تتم إعادة تعيين الوحدة عند إعادة تعيين اللوحة. تدعم اللوحة أي توليفة من الكواشف أو الوحدات على دائرة SLC. تشغل ARB عنوانًا واحدًا على اللوب.
